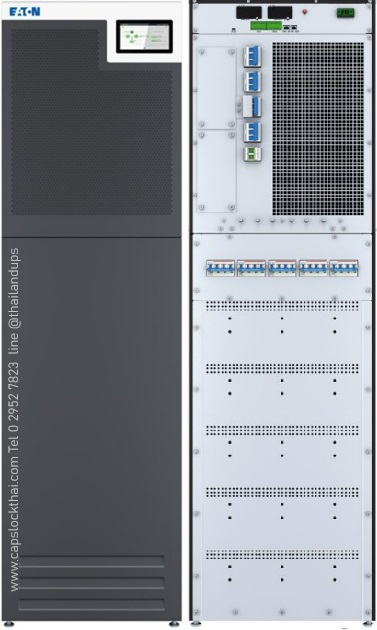

Eaton 93T UPS 80kVA
Technical specifications
Rated capacity/active
power (kVA/kW) 80/80
Input
Rated input voltage (Vac) 380 / 400 / 415
Input voltage range (Vac) 201 - 478
Rated input frequency (Hz) 50 / 60
Input frequency range (Hz) 40 - 72
Bypass voltage range (Vac) +/- 15%
by default, +/- 20% optional
Input power factor > 0.99
Input current THDi
(@ rated linear load) < 3%
Output
Rated output voltage (M) 380 / 400 / 415
Rated output frequency (Hz) 50 / 60
Power factor 1
Output voltage regulation
(steady state) ±1%
Output voltage tolerance
regulation (dynamic) ± 5%
(0 - 100% load variation)
Output voltage THDv
(@ full linear load) < 2%
Inverter overload capacity 10 minutes, @ 125%
Efficiency
Double-conversion mode 96%
ESS mode 99%
Paralle
l Parallel unit Up to 4Battery configuration
Battery quantity 32-44 blocks
Charging method ABM, or
constant float charge
Connection Support common battery (1+1)
in parallel configuration
Dimensions
W*D*H (mm) 500 * 822 * 1750Weight Net weight incl.internal battery 768
Communication
Communication interface 2 mini-slots,
3 building alarms inputs, and
1 RS232&1 USB
Communication accessories
Network card; Industrial gateway card;
EMP temperature and humidity sensor;
AS / 400 relay / RS - 232 interface card
Others
Operating Temperature 0 - 40 °C
Humidity 5 - 95%, non-condensing
Altitude < 1000 m, no derating
Noise (1 m) ≤ 65 dB
Safety IEC62040-1
EMC compatibility IEC62040-2
Performance IEC62040-3
Catalog numbers
Product with
internal battery 93T80KMBSBI
Product without
internal battery 93T80KMBSB
3ph on-site warranty +1 WPM100E-WEB
3ph on-site warranty +2 WPM200E-WEB
3ph connected warranty +1 WCN100E-WEB
3ph connected warranty +2 WCN200E-WEB
Eaton 93T UPS 60kVA
Technical specifications
Rated capacity/active
power (kVA/kW) 60/60
Input
Rated input voltage (Vac) 380 / 400 / 415
Input voltage range (Vac) 201 - 478
Rated input frequency (Hz) 50 / 60
Input frequency range (Hz) 40 - 72
Bypass voltage range (Vac) +/- 15%
by default, +/- 20% optional
Input power factor > 0.99
Input current THDi
(@ rated linear load) < 3%
Output
Rated output voltage (M) 380 / 400 / 415
Rated output frequency (Hz) 50 / 60
Power factor 1
Output voltage regulation
(steady state) ±1%
Output voltage tolerance
regulation (dynamic) ± 5%
(0 - 100% load variation)
Output voltage THDv
(@ full linear load) < 2%
Inverter overload capacity 10 minutes, @ 125%
Efficiency
Double-conversion mode 96%
ESS mode 99%
Paralle
l Parallel unit Up to 4Battery configuration
Battery quantity 32-44 blocks
Charging method ABM, or
constant float charge
Connection Support common battery (1+1)
in parallel configuration
Dimensions
W*D*H (mm) 500 * 822 * 1750Weight Net weight incl.internal battery 660
Communication
Communication interface 2 mini-slots,
3 building alarms inputs, and
1 RS232&1 USB
Communication accessories
Network card; Industrial gateway card;
EMP temperature and humidity sensor;
AS / 400 relay / RS - 232 interface card
Others
Operating Temperature 0 - 40 °C
Humidity 5 - 95%, non-condensing
Altitude < 1000 m, no derating
Noise (1 m) ≤ 65 dB
Safety IEC62040-1
EMC compatibility IEC62040-2
Performance IEC62040-3
Catalog numbers
Product with
internal battery 93T60KMBSBI
Product without
internal battery 93T60KMBSB
3ph on-site warranty +1 WPM100E-WEB
3ph on-site warranty +2 WPM200E-WEB
3ph connected warranty +1 WCN100E-WEB
3ph connected warranty +2 WCN200E-WEB

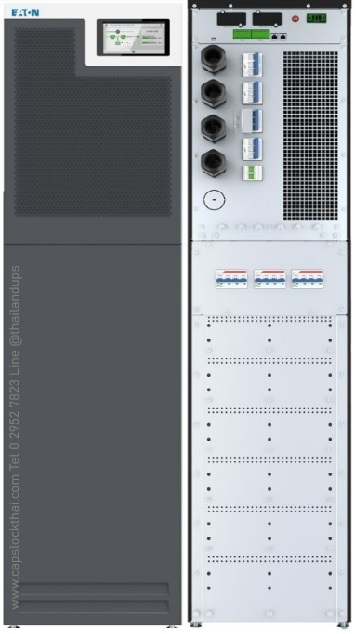

Eaton 93T UPS 40kVA
Technical specifications
Rated capacity/active
power (kVA/kW) 40/40
Input
Rated input voltage (Vac) 380 / 400 / 415
Input voltage range (Vac) 201 - 478
Rated input frequency (Hz) 50 / 60
Input frequency range (Hz) 40 - 72
Bypass voltage range (Vac) +/- 15%
by default, +/- 20% optional
Input power factor > 0.99
Input current THDi
(@ rated linear load) < 3%
Output
Rated output voltage (M) 380 / 400 / 415
Rated output frequency (Hz) 50 / 60
Power factor 1
Output voltage regulation
(steady state) ±1%
Output voltage tolerance
regulation (dynamic) ± 5%
(0 - 100% load variation)
Output voltage THDv
(@ full linear load) < 2%
Inverter overload capacity 10 minutes, @ 125%
Efficiency
Double-conversion mode 96%
ESS mode 99%
Paralle
l Parallel unit Up to 4Battery configuration
Battery quantity 32-44 blocks
Charging method ABM, or
constant float charge
Connection Support common battery (1+1)
in parallel configuration
Dimensions
W*D*H (mm) 380 * 740 * 1575Weight Net weight incl.internal battery 424
Communication
Communication interface 2 mini-slots,
3 building alarms inputs, and
1 RS232&1 USB
Communication accessories
Network card; Industrial gateway card;
EMP temperature and humidity sensor;
AS / 400 relay / RS - 232 interface card
Others
Operating Temperature 0 - 40 °C
Humidity 5 - 95%, non-condensing
Altitude < 1000 m, no derating
Noise (1 m) ≤ 65 dB
Safety IEC62040-1
EMC compatibility IEC62040-2
Performance IEC62040-3
Catalog numbers
Product with
internal battery 93T40KMBSBI
Product without
internal battery 93T40KMBSB
3ph on-site warranty +1 WPM100D-WEB
3ph on-site warranty +2 WPM200D-WEB
3ph connected warranty +1 WCN100D-WEB
3ph connected warranty +2 WCN200D-WEB
Eaton 93T UPS 15kVA
Technical specifications
Rated capacity/active
power (kVA/kW) 15/15
Input
Rated input voltage (Vac) 380 / 400 / 415
Input voltage range (Vac) 201 - 478
Rated input frequency (Hz) 50 / 60
Input frequency range (Hz) 40 - 72
Bypass voltage range (Vac) +/- 15%
by default, +/- 20% optional
Input power factor > 0.99
Input current THDi
(@ rated linear load) < 3%
Output
Rated output voltage (M) 380 / 400 / 415
Rated output frequency (Hz) 50 / 60
Power factor 1
Output voltage regulation
(steady state) ±1%
Output voltage tolerance
regulation (dynamic) ± 5%
(0 - 100% load variation)
Output voltage THDv
(@ full linear load) < 2%
Inverter overload capacity 10 minutes, @ 125%
Efficiency
Double-conversion mode 96%
ESS mode 99%
Paralle
l Parallel unit Up to 4Battery configuration
Battery quantity 32-44 blocks
Charging method ABM, or
constant float charge
Connection Support common battery (1+1)
in parallel configuration
Dimensions
W*D*H (mm) 380 * 740 * 1328 Weight Net weight incl.internal battery 230
Communication
Communication interface 2 mini-slots,
3 building alarms inputs, and
1 RS232&1 USB
Communication accessories
Network card; Industrial gateway card;
EMP temperature and humidity sensor;
AS / 400 relay / RS - 232 interface card
Others
Operating Temperature 0 - 40 °C
Humidity 5 - 95%, non-condensing
Altitude < 1000 m, no derating
Noise (1 m) ≤ 65 dB
Safety IEC62040-1
EMC compatibility IEC62040-2
Performance IEC62040-3
Catalog numbers
Product with
internal battery 93T15KMBSBI
Product without
internal battery 93T15KMBSB
3ph on-site warranty +1 WPM100C-WEB
3ph on-site warranty +2 WPM200C-WEB
3ph connected warranty +1 WCN100C-WEB
3ph connected warranty +2 WCN200C-WEB
Capslock Co.,Ltd.
Eaton 93T UPS - 3 phase
คุณมา ถูกที่แล้วค่ะ
Eaton 93T UPS
มอบความคุ้มค่าด้านต้นทุนการเป็นเจ้าของ (TCO) ที่ต่ำกว่า พร้อมประสิทธิภาพสูงสุดในด้านความพร้อมใช้งาน ความยืดหยุ่น ความน่าเชื่อถือ ความปลอดภัย และประสิทธิภาพการทำงาน ด้วยประสบการณ์กว่า 60 ปีจาก Eaton จึงมั่นใจได้ในคุณภาพและความทนทาน เหมาะสำหรับการใช้งานด้าน IT เช่น ศูนย์ข้อมูลขนาดเล็ก ห้องเซิร์ฟเวอร์ รวมถึงงานที่มีความสำคัญสูง (Mission-Critical Applications) ในภาคส่วนต่าง ๆ ไม่ว่าจะเป็น เชิงพาณิชย์และสถาบันการศึกษา การเงิน สาธารณสุข หน่วยงานภาครัฐ และอุตสาหกรรม
ติดต่อสอบถามเพิ่มเติม
แผนที่
ติดต่อเรา
บริษัท แค็พซล็อค จำกัด
50 ซอยงามวงศ์วาน 23 ถนนงามวงศ์วาน
ตำบลบางเขน อำเภอบางเขน จังหวัดนนทบุรี 11000
โทร 0 2952 7823 (auto) แฟ็กซ์ 0 2952 7423
Email : info@capslockthai.com
Line ID : @thailandups
เลขประจำตัวผู้เสียภาษี 0125546012411
เวลาทำการ จันทร์ - ศุกร์ 8.30 - 17.30 น.
บริษัท แค็พซล็อค จำกัด
50 ซอยงามวงศ์วาน 23 ถนนงามวงศ์วาน
ตำบลบางเขน อำเภอบางเขน จังหวัดนนทบุรี 11000
โทร 0 2952 7823 (auto) แฟ็กซ์ 0 2952 7423
Email : info@capslockthai.com
Line ID : @thailandups
เลขประจำตัวผู้เสียภาษี 0125546012411
เวลาทำการ จันทร์ - ศุกร์ 8.30 - 17.30 น.
Contact us
Capslock Company Limited
50 Soi Ngamwongwan 23 Ngamwongwan Rd
Bangkhen Subdistrict Muang District Nonthaburi 11000
Tel 0 2952 7823 (auto) Fax 0 2952 7423
Email : info@capslockthai.com
Line ID : @thailandups
TAX ID 0125546012411
Office hours : Monday - Friday 8.30 am - 5.30 pm
Capslock Company Limited
50 Soi Ngamwongwan 23 Ngamwongwan Rd
Bangkhen Subdistrict Muang District Nonthaburi 11000
Tel 0 2952 7823 (auto) Fax 0 2952 7423
Email : info@capslockthai.com
Line ID : @thailandups
TAX ID 0125546012411
Office hours : Monday - Friday 8.30 am - 5.30 pm
ธนาคารสำหรับโอนเงินค่าสินค้า/ Bank ( payment transfer)
ชื่อบัญชี / account name บจ แค็พซล็อค / Capslock Co.,Ltd
ธนาคารกรุงศรีอยุธยา สาขาถนนติวานนท์(คลองบางตลาด) - ออมทรัพย์
Krungsri Bank, Tiwanon(klong ban tarat) Branch, Saving account
เลขที่บัญชี /Account number 241 1 26526 3
ธนาคารกสิกรไทย สาขาโรบินสัน ศรีสมาน - ออมทรัพย์
Kasikorn Bank, Ronbinson Srisaman Branch, Saving account
เลขที่บัญชี /Account number 039 2 79050 0
ธนาคารกรุงเทพ สาขาเดอะมอลล์ งามวงศ์วาน - ออมทรัพย์
Bangkok Bank, The mall Ngamwongwan Branch, Saving account
เลขที่บัญชี /Account number 088 0 89859 8
ชื่อบัญชี / account name บจ แค็พซล็อค / Capslock Co.,Ltd
ธนาคารกรุงศรีอยุธยา สาขาถนนติวานนท์(คลองบางตลาด) - ออมทรัพย์
Krungsri Bank, Tiwanon(klong ban tarat) Branch, Saving account
เลขที่บัญชี /Account number 241 1 26526 3
ธนาคารกสิกรไทย สาขาโรบินสัน ศรีสมาน - ออมทรัพย์
Kasikorn Bank, Ronbinson Srisaman Branch, Saving account
เลขที่บัญชี /Account number 039 2 79050 0
ธนาคารกรุงเทพ สาขาเดอะมอลล์ งามวงศ์วาน - ออมทรัพย์
Bangkok Bank, The mall Ngamwongwan Branch, Saving account
เลขที่บัญชี /Account number 088 0 89859 8
ใบทะเบียนภาษีมูลค่าเพิ่ม (ภ.พ.20)
แผนที่
All rights reserved to Capslock Company Limited- 2022
หมายเหตุ
- ภาพใช้แสดงเป็นตัวอย่างเท่านั้น
- ราคาดังกล่าวยังไม่รวมภาษีมูลค่าเพิ่ม
- ราคาอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
- ทางร้านขอสงวนสิทธิ์ในความรับผิดชอบใดๆ อันเนื่องจาก
ข้อผิดพลาดในการพิมพ์ (ผิด/ตก) ไม่ว่ากรณีใดๆ ก็ตาม
- ภาพใช้แสดงเป็นตัวอย่างเท่านั้น
- ราคาดังกล่าวยังไม่รวมภาษีมูลค่าเพิ่ม
- ราคาอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
- ทางร้านขอสงวนสิทธิ์ในความรับผิดชอบใดๆ อันเนื่องจาก
ข้อผิดพลาดในการพิมพ์ (ผิด/ตก) ไม่ว่ากรณีใดๆ ก็ตาม
Eaton 93T
-15 - 80 kVA UPS offers lower total cost of ownership and maximum availability with resiliency, reliability, safety and efficiency.
The Eaton 93T 3-Phase UPS has two models: one with an internal battery and one without an internal battery.
3 phase UPS comes with 1 year warranty ( *Exclusion - Input and output cables, Vertical lifting, Installation, Dummy load test, UPS base frame )
** สอบถามราคาเพิ่มเติมในกรณี ต้องการให้ ติดตั้ง

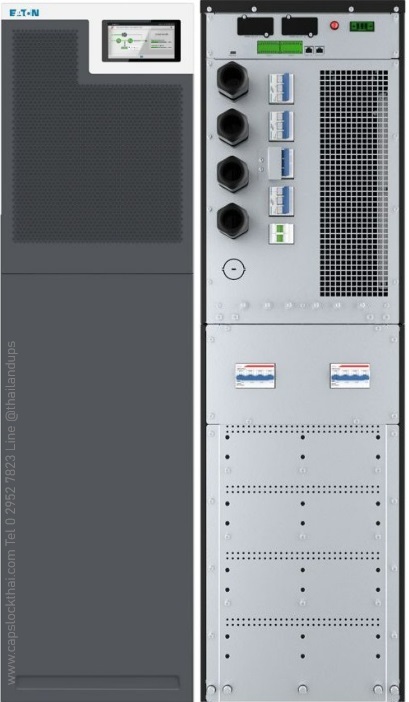

Eaton 93T UPS 20kVA
Technical specifications
Rated capacity/active
power (kVA/kW) 20/20
Input
Rated input voltage (Vac) 380 / 400 / 415
Input voltage range (Vac) 201 - 478
Rated input frequency (Hz) 50 / 60
Input frequency range (Hz) 40 - 72
Bypass voltage range (Vac) +/- 15%
by default, +/- 20% optional
Input power factor > 0.99
Input current THDi
(@ rated linear load) < 3%
Output
Rated output voltage (M) 380 / 400 / 415
Rated output frequency (Hz) 50 / 60
Power factor 1
Output voltage regulation
(steady state) ±1%
Output voltage tolerance
regulation (dynamic) ± 5%
(0 - 100% load variation)
Output voltage THDv
(@ full linear load) < 2%
Inverter overload capacity 10 minutes, @ 125%
Efficiency
Double-conversion mode 96%
ESS mode 99%
Paralle
l Parallel unit Up to 4Battery configuration
Battery quantity 32-44 blocks
Charging method ABM, or
constant float charge
Connection Support common battery (1+1)
in parallel configuration
Dimensions
W*D*H (mm) 380 * 740 * 1328 Weight Net weight incl.internal battery 288
Communication
Communication interface 2 mini-slots,
3 building alarms inputs, and
1 RS232&1 USB
Communication accessories
Network card; Industrial gateway card;
EMP temperature and humidity sensor;
AS / 400 relay / RS - 232 interface card
Others
Operating Temperature 0 - 40 °C
Humidity 5 - 95%, non-condensing
Altitude < 1000 m, no derating
Noise (1 m) ≤ 65 dB
Safety IEC62040-1
EMC compatibility IEC62040-2
Performance IEC62040-3
Catalog numbers
Product with
internal battery 93T20KMBSBI
Product without
internal battery 93T20KMBSB
3ph on-site warranty +1 WPM100C-WEB
3ph on-site warranty +2 WPM200C-WEB
3ph connected warranty +1 WCN100C-WEB
3ph connected warranty +2 WCN200C-WEB
Eaton 93T UPS 30kVA
Technical specifications
Rated capacity/active
power (kVA/kW) 30/30
Input
Rated input voltage (Vac) 380 / 400 / 415
Input voltage range (Vac) 201 - 478
Rated input frequency (Hz) 50 / 60
Input frequency range (Hz) 40 - 72
Bypass voltage range (Vac) +/- 15%
by default, +/- 20% optional
Input power factor > 0.99
Input current THDi
(@ rated linear load) < 3%
Output
Rated output voltage (M) 380 / 400 / 415
Rated output frequency (Hz) 50 / 60
Power factor 1
Output voltage regulation
(steady state) ±1%
Output voltage tolerance
regulation (dynamic) ± 5%
(0 - 100% load variation)
Output voltage THDv
(@ full linear load) < 2%
Inverter overload capacity 10 minutes, @ 125%
Efficiency
Double-conversion mode 96%
ESS mode 99%
Paralle
l Parallel unit Up to 4Battery configuration
Battery quantity 32-44 blocks
Charging method ABM, or
constant float charge
Connection Support common battery (1+1)
in parallel configuration
Dimensions
W*D*H (mm) 380 * 740 * 1328 Weight Net weight incl.internal battery 313
Communication
Communication interface 2 mini-slots,
3 building alarms inputs, and
1 RS232&1 USB
Communication accessories
Network card; Industrial gateway card;
EMP temperature and humidity sensor;
AS / 400 relay / RS - 232 interface card
Others
Operating Temperature 0 - 40 °C
Humidity 5 - 95%, non-condensing
Altitude < 1000 m, no derating
Noise (1 m) ≤ 65 dB
Safety IEC62040-1
EMC compatibility IEC62040-2
Performance IEC62040-3
Catalog numbers
Product with
internal battery 93T30KMBSBI
Product without
internal battery 93T30KMBSB
3ph on-site warranty +1 WPM100D-WEB
3ph on-site warranty +2 WPM200D-WEB
3ph connected warranty +1 WCN100D-WEB
3ph connected warranty +2 WCN200D-WEB
Eaton 93T 15kVA, 5 mins
15kVA rating, internal MBS/input/output/bypass input,
internal back feed, dual feed 4W,
internal battery system (1x36x9Ah)
P/N 9106-52127
Industrial Gateway Card
P/N 744-07774
Startup 7x24 P/N ESU2470015
Transportation (Bangkok
Metropolitan Region) P/N PQ-SVC
Eaton 93T 15kVA C
(for external battery system)
P/N 9106-52129 ( no battery )
Eaton 93T 20kVA, 5 mins
20kVA rating, internal MBS/input/output/bypass input,
internal back feed, dual feed 4W,
internal battery system (2x32x7Ah)
P/N 9106-52128
Industrial Gateway Card
P/N 744-07774
Startup 7x24 P/N ESU2470015
Transportation (Bangkok
Metropolitan Region) P/N PQ-SVC
Eaton 93T 20kVA C
(for external battery system)
P/N 9106-52130 ( no battery )
Eaton 93T 30kVA,
8 mins at load 22kw
30kVA rating, internal MBS/input/output/bypass input,
internal back feed, dual feed 4W,
internal battery system (2x36x9Ah)
P/N 9106-6256
Industrial Gateway Card
P/N 744-07774
Startup 7x24 P/N ESU2470015
Transportation (Bangkok
Metropolitan Region) P/N PQ-SVC
Eaton 93T 30kVA C
(for external battery system)
P/N 9106-6257 ( no battery )
Eaton 93T 40kVA, 5 mins
40kVA rating, internal MBS/input/output/bypass input,
internal back feed, dual feed 4W,
internal battery system (3x32x9Ah)
P/N 9106-72256
Industrial Gateway Card
P/N 744-07774
Startup 7x24 P/N ESU2470015
Transportation (Bangkok
Metropolitan Region) P/N PQ-SVC
Eaton 93T 40kVA C
(for external battery system)
P/N 9106-72257 ( no battery )
Eaton 93T 60kVA, 5 mins
60kVA rating, internal MBS/input/output/bypass input,
internal back feed, dual feed 4W,
internal battery system (4x40x9Ah)
P/N 9106-92108
Industrial Gateway Card
P/N 744-07774
Startup 7x24 P/N ESU2470020
Transportation (Bangkok
Metropolitan Region) P/N PQ-SVC
Eaton 93T 60kVA C
(for external battery system)
P/N 9106-92109 ( no battery )
Eaton 93T 80kVA, 5 mins
80kVA rating, internal MBS/input/output/bypass input,
internal back feed, dual feed 4W,
internal battery system (5x40x9Ah)
P/N 9106-1296
Industrial Gateway Card
P/N 744-07774
Startup 7x24
P/N ESU2470020
Transportation (Bangkok
Metropolitan Region) P/N PQ-SVC
Eaton 93T 80kVA C
(for external battery system)
P/N 9106-1297( no battery )
ติดต่อสอบถามเพิ่มเติม
ติดต่อสอบถามเพิ่มเติม
ติดต่อสอบถามเพิ่มเติม
ติดต่อสอบถามเพิ่มเติม
ติดต่อสอบถามเพิ่มเติม
Looking inside the UPS system
The 93T UPS includes a power module, an input switch, a bypass switch, an output switch, and an internal maintenance bypass switch (MBS).

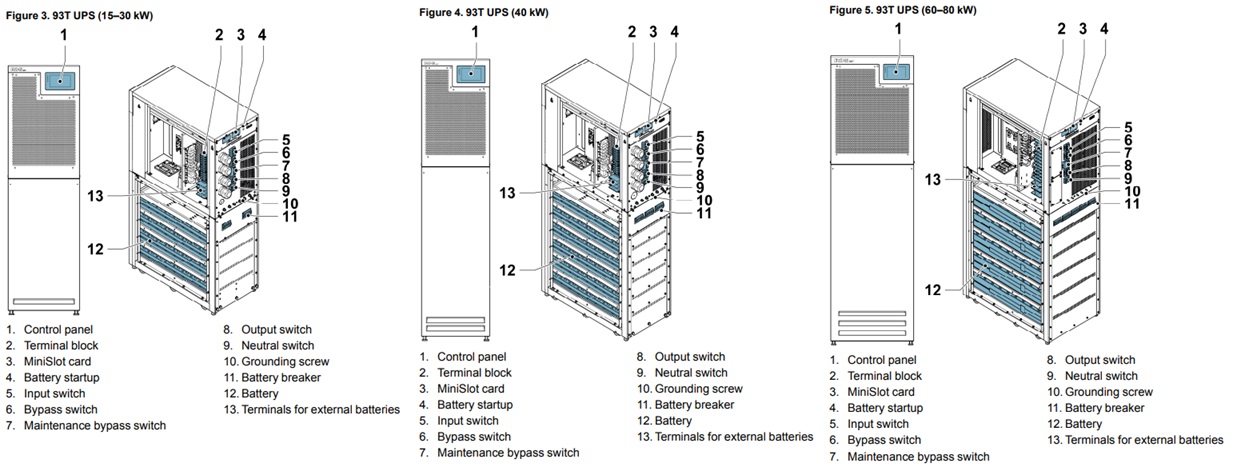

Refer to Figure 3: 93T UPS (15–30 kW), Figure 4: 93T UPS (40 kW), and Figure 5: 93T UPS (60–80 kW) for the structure of the UPS cabinet. The power module includes a rectifier, a battery converter, an
inverter, and a static bypass.
