Eaton 9SX UPS - 3 phase
Eaton 9SX 15kVA/20kVA UPS
รุ่นใหม่ คือเครื่องสำรองไฟ (UPS) ประสิทธิภาพสูงที่ออกแบบมาเพื่อจ่ายพลังงานไฟฟ้าอย่างเสถียรให้กับระบบโครงสร้างพื้นฐานด้านไอที (IT Infrastructure), อุปกรณ์ในภาคอุตสาหกรรม และอุปกรณ์ทางการแพทย์ที่ต้องการความต่อเนื่องของไฟฟ้าอย่างสูงสุด ด้วยการออกแบบที่พัฒนาขึ้น Eaton 9SX ผสาน ประสิทธิภาพการทำงานที่เหนือกว่า, ขนาดกะทัดรัด, และ สมรรถนะสูง ช่วยประหยัดพื้นที่ติดตั้ง พร้อมรองรับการทำงานได้อย่างมั่นใจแม้ในสภาพแวดล้อมที่ท้าทาย เหมาะสำหรับดาต้าเซ็นเตอร์ โรงงานอุตสาหกรรม โรงพยาบาล และองค์กรที่ต้องการระบบไฟฟ้าที่เชื่อถือได้
Eaton 9SX 15kVA/20kVA
-
เครื่องสำรองไฟแบบ True Online Double Conversion,ให้พลังงานไฟฟ้าที่เสถียร ป้องกันไฟตก ไฟเกิน และไฟกระชาก,ประสิทธิภาพสูง ลดการสูญเสียพลังงาน,ดีไซน์กะทัดรัด ประหยัดพื้นที่ติดตั้ง, เหมาะสำหรับงาน IT, Industrial และ Medical Applications. หากต้องการ เครื่องสำรองไฟ Eaton UPS ขนาด 15kVA หรือ 20kVA ที่มีคุณภาพสูงและได้มาตรฐานสากล Eaton 9SX คือทางเลือกที่ตอบโจทย์ทั้งด้านประสิทธิภาพ ความปลอดภัย และความคุ้มค่าในระยะยาว
*** 9SX Unity High Capacity Tower/Rackmount Convertible 3U, Supports 3:1, 1:1 and 3:3 (PF 1)
All rights reserved to Capslock Company Limited- 2022
ติดต่อเรา
บริษัท แค็พซล็อค จำกัด
50 ซอยงามวงศ์วาน 23 ถนนงามวงศ์วาน
ตำบลบางเขน อำเภอบางเขน จังหวัดนนทบุรี 11000
โทร 0 2952 7823 (auto) แฟ็กซ์ 0 2952 7423
Email : info@capslockthai.com
Line ID : @thailandups
เลขประจำตัวผู้เสียภาษี 0125546012411
เวลาทำการ จันทร์ - ศุกร์ 8.30 - 17.30 น.
บริษัท แค็พซล็อค จำกัด
50 ซอยงามวงศ์วาน 23 ถนนงามวงศ์วาน
ตำบลบางเขน อำเภอบางเขน จังหวัดนนทบุรี 11000
โทร 0 2952 7823 (auto) แฟ็กซ์ 0 2952 7423
Email : info@capslockthai.com
Line ID : @thailandups
เลขประจำตัวผู้เสียภาษี 0125546012411
เวลาทำการ จันทร์ - ศุกร์ 8.30 - 17.30 น.
Contact us
Capslock Company Limited
50 Soi Ngamwongwan 23 Ngamwongwan Rd
Bangkhen Subdistrict Muang District Nonthaburi 11000
Tel 0 2952 7823 (auto) Fax 0 2952 7423
Email : info@capslockthai.com
Line ID : @thailandups
TAX ID 0125546012411
Office hours : Monday - Friday 8.30 am - 5.30 pm
Capslock Company Limited
50 Soi Ngamwongwan 23 Ngamwongwan Rd
Bangkhen Subdistrict Muang District Nonthaburi 11000
Tel 0 2952 7823 (auto) Fax 0 2952 7423
Email : info@capslockthai.com
Line ID : @thailandups
TAX ID 0125546012411
Office hours : Monday - Friday 8.30 am - 5.30 pm
ธนาคารสำหรับโอนเงินค่าสินค้า/ Bank ( payment transfer)
ชื่อบัญชี / account name บจ แค็พซล็อค / Capslock Co.,Ltd
ธนาคารกรุงศรีอยุธยา สาขาเซ็นทรัล รัตนาธิเบศร์
Krungsri Bank, Central Rattanathibet Branch, Saving account
เลขที่บัญชี /Account number 241 1 26526 3
ธนาคารกสิกรไทย สาขาโรบินสัน ศรีสมาน - ออมทรัพย์
Kasikorn Bank, Ronbinson Srisaman Branch, Saving account
เลขที่บัญชี /Account number 039 2 79050 0
ธนาคารกรุงเทพ สาขาเดอะมอลล์ งามวงศ์วาน - ออมทรัพย์
Bangkok Bank, The mall Ngamwongwan Branch, Saving account
เลขที่บัญชี /Account number 088 0 89859 8
ชื่อบัญชี / account name บจ แค็พซล็อค / Capslock Co.,Ltd
ธนาคารกรุงศรีอยุธยา สาขาเซ็นทรัล รัตนาธิเบศร์
Krungsri Bank, Central Rattanathibet Branch, Saving account
เลขที่บัญชี /Account number 241 1 26526 3
ธนาคารกสิกรไทย สาขาโรบินสัน ศรีสมาน - ออมทรัพย์
Kasikorn Bank, Ronbinson Srisaman Branch, Saving account
เลขที่บัญชี /Account number 039 2 79050 0
ธนาคารกรุงเทพ สาขาเดอะมอลล์ งามวงศ์วาน - ออมทรัพย์
Bangkok Bank, The mall Ngamwongwan Branch, Saving account
เลขที่บัญชี /Account number 088 0 89859 8
ใบทะเบียนภาษีมูลค่าเพิ่ม (ภ.พ.20)
แผนที่
หมายเหตุ
- ภาพใช้แสดงเป็นตัวอย่างเท่านั้น
- ราคาดังกล่าวยังไม่รวมภาษีมูลค่าเพิ่ม
- ราคาอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
- ทางร้านขอสงวนสิทธิ์ในความรับผิดชอบใดๆ อันเนื่องจาก
ข้อผิดพลาดในการพิมพ์ (ผิด/ตก) ไม่ว่ากรณีใดๆ ก็ตาม
- ภาพใช้แสดงเป็นตัวอย่างเท่านั้น
- ราคาดังกล่าวยังไม่รวมภาษีมูลค่าเพิ่ม
- ราคาอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
- ทางร้านขอสงวนสิทธิ์ในความรับผิดชอบใดๆ อันเนื่องจาก
ข้อผิดพลาดในการพิมพ์ (ผิด/ตก) ไม่ว่ากรณีใดๆ ก็ตาม
Eaton UPS power module 9SX15KPM
Rated input voltage 1 phase 220/230/240V; 3 phase 380/400/415V
Input voltage range 160V~300V full load; 100~160V liner derating
Rated input frequency 50Hz/60Hz
Input frequency range 40 Hz– 70 Hz
Input frequency phase lock range 50Hz system:45 Hz– 55 Hz;
60Hz system:54 Hz – 66 Hz
System compatibility TN-S / IT
Input power factor (PF) >0.995 both 1 phase and 3 phases
THDi 3% linear load; 5% non-linear load
Input-output phase connection Input-output 3-1, 3-3, 1-1
Rated output voltage 1 phase 220/230/240V; 3 phase 380/400/415V
Rated output frequency 50Hz/60Hz
Rated output appearance power 15KVA
Rated output active power 15KW
Max PF 1
Voltage variation ±1%
THDV 1% linear load; 3% non-linear load
Load crest ratio 3:1
Output connection Terminal block
Overload capacity line mode (at rated voltage)
105%<Load 125%: 10min
125%<Load 150%: 1min ,>150% :0.5s
Internal Batteries None. 2 x EBMs as minimum to provide backup time.
Max. quantity 6 pairs (2*6)
Battery voltage ±240V (adjustable to ± 192V, use with correct battery)
Charging current 0~13A adjust
Recharging time 3 hours to 90% (2 EBM)
Online mode up to 96%
ECO or ESS mode up to 98.8%
CVCF(constant voltage and constant frequency)
No derating at 3-3, 3-1 mode; Detaring to 60% at 1-1 mode
Parallel mode maximum 3
Display Coloured touch LCD with gravity sensor
Connectivity port RS232 DB9; USB 2.0 type-B;
programmable dry contacts in/out; 1 x Mini-Slot for comms cards
Dimension (H*W*D) 129mm*438mm*589mm
Net weight (Kg) 23.7
Operation temperature 0°C ~ 50 °C (0~40 no derating 40°C~ 50°C derating to 50%)
Storage temperature -25°C~60°C
Relative humidity 0 ~ 95%
Operating altitude 0~4000m (0~1000m no derating, 1000m~4000m
the load derating 1 % every up 100m)
Noise level 55dB
Warranty 2 years
Safety CE/TLC/RCM, Energy saving CQC
Dimension (H*W*D) 129mm*438*589mm
Net weight (Kg) 124.2
Dimension (H*W*D) 129mm*438*489mm
Net weight (Kg) 21.5
Additional
9SXEBM480RT6U (External Battery Module for 9SX15/20kVA, 480V (2 x 20 x 240V/9AH)) P/N 9000-00375
MBP20KPARA(Maintenance bypass panel (1:1 parallel) for 9SX 15kVA/20kVA UPS) P/N 9001-2045
RS232 Cable for 9SX P/N 744-A4652
Gigabit Network Card (Network-MS3) - (able to use with 5P, 5PX, 9E, 9SX, 9PX) P/N 744-A4920
Relay Card- MS P/N 744-98067
Input
Rated input voltage 1 phase 220/230/240V; 3 phase 380/400/415V
Input voltage range 160V~300V full load; 100~160V liner derating
Rated input frequency 50Hz/60Hz
Input frequency range 40 Hz– 70 Hz
Input frequency phase lock range 50Hz system:45 Hz– 55 Hz;
60Hz system:54 Hz – 66 Hz
System compatibility TN-S / IT
Input power factor (PF) >0.995 both 1 phase and 3 phases
THDi 3% linear load; 5% non-linear load
Output
Input-output phase connection Input-output 3-1, 3-3, 1-1
Rated output voltage 1 phase 220/230/240V; 3 phase 380/400/415V
Rated output frequency 50Hz/60Hz
Rated output appearance power 15KVA
Rated output active power 15KW
Max PF 1
Voltage variation ±1%
THDV 1% linear load; 3% non-linear load
Load crest ratio 3:1
Output connection Terminal block
Overload capacity line mode (at rated voltage)
105%<Load 125%: 10min
125%<Load 150%: 1min ,>150% :0.5s

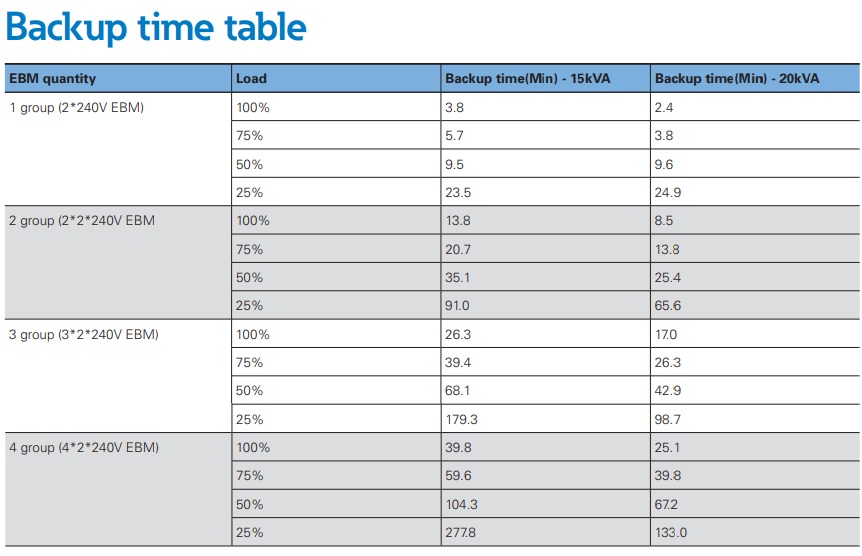

Battery and charger
Internal Batteries None. 2 x EBMs as minimum to provide backup time.
Max. quantity 6 pairs (2*6)
Battery voltage ±240V (adjustable to ± 192V, use with correct battery)
Charging current 0~13A adjust
Recharging time 3 hours to 90% (2 EBM)
Efficiency
Online mode up to 96%
ECO or ESS mode up to 98.8%
Other working mode
CVCF(constant voltage and constant frequency)
No derating at 3-3, 3-1 mode; Detaring to 60% at 1-1 mode
Parallel mode maximum 3
Interface
Display Coloured touch LCD with gravity sensor
Connectivity port RS232 DB9; USB 2.0 type-B;
programmable dry contacts in/out; 1 x Mini-Slot for comms cards

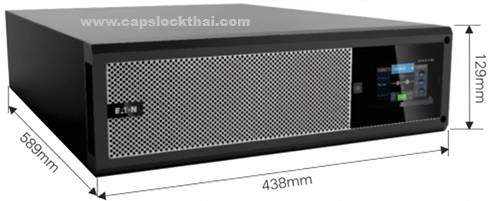

Physical dimension
Dimension (H*W*D) 129mm*438mm*589mm
Net weight (Kg) 23.7
Environment
Operation temperature 0°C ~ 50 °C (0~40 no derating 40°C~ 50°C derating to 50%)
Storage temperature -25°C~60°C
Relative humidity 0 ~ 95%
Operating altitude 0~4000m (0~1000m no derating, 1000m~4000m
the load derating 1 % every up 100m)
Noise level 55dB
Warranty 2 years
Certification
Safety CE/TLC/RCM, Energy saving CQC
EBM
Dimension (H*W*D) 129mm*438*589mm
Net weight (Kg) 124.2
MBP (maintenance bypass)
Dimension (H*W*D) 129mm*438*489mm
Net weight (Kg) 21.5
Additional
9SXEBM384RT6U
(External Battery Module for 9SX15/20kVA, 384V (2 x 16 x 192V/9AH)) P/N 9000-003749SXEBM480RT6U (External Battery Module for 9SX15/20kVA, 480V (2 x 20 x 240V/9AH)) P/N 9000-00375
MBP20KPDU
(Maintenance bypass panel (standard) for 9SX 15kVA/20kVA UPS) P/N 9001-2044MBP20KPARA(Maintenance bypass panel (1:1 parallel) for 9SX 15kVA/20kVA UPS) P/N 9001-2045
9SX15-20kVA rail kit
accessory P/N 733-82048RS232 Cable for 9SX P/N 744-A4652
Industrial Gateway Card
- (able to use with 5P, 5PX, 9E, 9SX, 9PX) P/N 744-07774Gigabit Network Card (Network-MS3) - (able to use with 5P, 5PX, 9E, 9SX, 9PX) P/N 744-A4920
Environmental Monitoring Probe
(2nd Generation) P/N 744-A4026Relay Card- MS P/N 744-98067
Part number
Product description UPS power module for ANZ
Part number 9SX15KPMAU 9SX20KPMAU
Product description External battery module 480V 9
Part number SXEBM480RT6U (contains 2 x (240V, 3RU) modules each)
Product description MBP simple version
Part number MBP20K
Product description MBP standard version
Part number MBP20KPDU
Product description MBP 1+1 parallel version
Part number MBP20KPARA
Product description New network card
Part number Network-M2
Product description Modbus card
Part number INDGW-M2
Product description Environment detection card
Part number EMPDT1H1C2
Model 9SX15K,
9SX20KProduct description UPS power module for ANZ
Part number 9SX15KPMAU 9SX20KPMAU
Product description External battery module 480V 9
Part number SXEBM480RT6U (contains 2 x (240V, 3RU) modules each)
Product description MBP simple version
Part number MBP20K
Product description MBP standard version
Part number MBP20KPDU
Product description MBP 1+1 parallel version
Part number MBP20KPARA
Product description New network card
Part number Network-M2
Product description Modbus card
Part number INDGW-M2
Product description Environment detection card
Part number EMPDT1H1C2
Eaton 9SX15KPM
Eaton 9SX 15kVA15kWatts,
Tower/Rackmount Convertible 3U,
Supports 3:1 ,1:1 and 3:3) (No Battery)
P/N 9106-52226EA1
3 years warranty
( Require to purchase the EBM separately)
EBM
9SX 15K/20K power modulerequires at least 1 EBM to operate
Versatile installation
Can easily be used as
a rack or a tower model

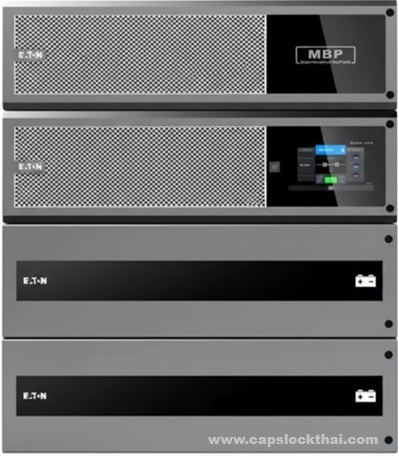

Eaton 9SX20KPM
Eaton 9SX 20kVA20kWatts,
Tower/Rackmount Convertible 3U,
Supports 3:1 ,1:1 and 3:3) (No Battery)
P/N 9106-52217EA1
3 years warranty
( Require to purchase the EBM separately)
EBM
9SX 15K/20K power modulerequires at least 1 EBM to operate
Versatile installation
Can easily be used as
a rack or a tower model
Eaton UPS power module 9SX20KPM
Rated input voltage 1 phase 220/230/240V; 3 phase 380/400/415V
Input voltage range 160V~300V full load; 100~160V liner derating
Rated input frequency 50Hz/60Hz
Input frequency range 40 Hz– 70 Hz
Input frequency phase lock range 50Hz system:45 Hz– 55 Hz;
60Hz system:54 Hz – 66 Hz
System compatibility TN-S / IT
Input power factor (PF) >0.995 both 1 phase and 3 phases
THDi 3% linear load; 5% non-linear load
Input-output phase connection Input-output 3-1, 3-3, 1-1
Rated output voltage 1 phase 220/230/240V; 3 phase 380/400/415V
Rated output frequency 50Hz/60Hz
Rated output appearance power 20KVA
Rated output active power 20KW
Max PF 1
Voltage variation ±1%
THDV 1% linear load; 3% non-linear load
Load crest ratio 3:1
Output connection Terminal block
Overload capacity line mode (at rated voltage)
105%<Load 125%: 10min
125%<Load 150%: 1min ,>150% :0.5s
Internal Batteries None. 2 x EBMs as minimum to provide backup time.
Max. quantity 6 pairs (2*6)
Battery voltage ±240V (adjustable to ± 192V, use with correct battery)
Charging current 0~13A adjust
Recharging time 3 hours to 90% (2 EBM)
Online mode up to 96%
ECO or ESS mode up to 98.8%
CVCF(constant voltage and constant frequency)
No derating at 3-3, 3-1 mode; Detaring to 60% at 1-1 mode
Parallel mode maximum 3
Display Coloured touch LCD with gravity sensor
Connectivity port RS232 DB9; USB 2.0 type-B;
programmable dry contacts in/out; 1 x Mini-Slot for comms cards
Dimension (H*W*D) 129mm*438mm*589mm
Net weight (Kg) 23.7
Operation temperature 0°C ~ 50 °C (0~40 no derating 40°C~ 50°C derating to 50%)
Storage temperature -25°C~60°C
Relative humidity 0 ~ 95%
Operating altitude 0~4000m (0~1000m no derating, 1000m~4000m
the load derating 1 % every up 100m)
Noise level 55dB
Warranty 2 years
Safety CE/TLC/RCM, Energy saving CQC
Dimension (H*W*D) 129mm*438*589mm
Net weight (Kg) 124.2
Dimension (H*W*D) 129mm*438*489mm
Net weight (Kg) 21.5
Input
Rated input voltage 1 phase 220/230/240V; 3 phase 380/400/415V
Input voltage range 160V~300V full load; 100~160V liner derating
Rated input frequency 50Hz/60Hz
Input frequency range 40 Hz– 70 Hz
Input frequency phase lock range 50Hz system:45 Hz– 55 Hz;
60Hz system:54 Hz – 66 Hz
System compatibility TN-S / IT
Input power factor (PF) >0.995 both 1 phase and 3 phases
THDi 3% linear load; 5% non-linear load
Output
Input-output phase connection Input-output 3-1, 3-3, 1-1
Rated output voltage 1 phase 220/230/240V; 3 phase 380/400/415V
Rated output frequency 50Hz/60Hz
Rated output appearance power 20KVA
Rated output active power 20KW
Max PF 1
Voltage variation ±1%
THDV 1% linear load; 3% non-linear load
Load crest ratio 3:1
Output connection Terminal block
Overload capacity line mode (at rated voltage)
105%<Load 125%: 10min
125%<Load 150%: 1min ,>150% :0.5s
Battery and charger
Internal Batteries None. 2 x EBMs as minimum to provide backup time.
Max. quantity 6 pairs (2*6)
Battery voltage ±240V (adjustable to ± 192V, use with correct battery)
Charging current 0~13A adjust
Recharging time 3 hours to 90% (2 EBM)
Efficiency
Online mode up to 96%
ECO or ESS mode up to 98.8%
Other working mode
CVCF(constant voltage and constant frequency)
No derating at 3-3, 3-1 mode; Detaring to 60% at 1-1 mode
Parallel mode maximum 3
Interface
Display Coloured touch LCD with gravity sensor
Connectivity port RS232 DB9; USB 2.0 type-B;
programmable dry contacts in/out; 1 x Mini-Slot for comms cards
Physical dimension
Dimension (H*W*D) 129mm*438mm*589mm
Net weight (Kg) 23.7
Environment
Operation temperature 0°C ~ 50 °C (0~40 no derating 40°C~ 50°C derating to 50%)
Storage temperature -25°C~60°C
Relative humidity 0 ~ 95%
Operating altitude 0~4000m (0~1000m no derating, 1000m~4000m
the load derating 1 % every up 100m)
Noise level 55dB
Warranty 2 years
Certification
Safety CE/TLC/RCM, Energy saving CQC
EBM
Dimension (H*W*D) 129mm*438*589mm
Net weight (Kg) 124.2
MBP (maintenance bypass)
Dimension (H*W*D) 129mm*438*489mm
Net weight (Kg) 21.5
ติดต่อสอบถามเพิ่มเติม
ติดต่อสอบถามเพิ่มเติม
